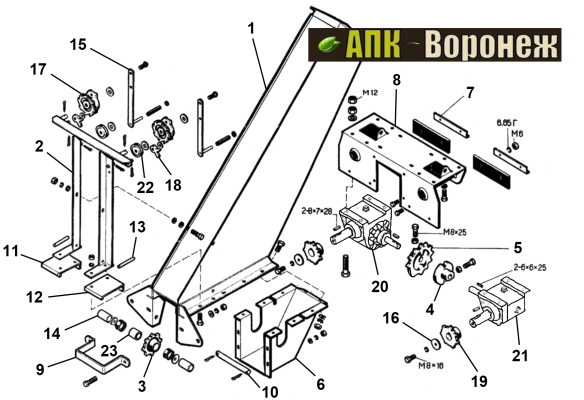

Секция нижняя 05.110




п.р.№  Обозначение Наименование Кол-во

1
 ОВИ 05.120
 Секция нижняя
 1
2  ОВИ 05.140  Рамка  1
3  ОВИ 05.101  Звездочка  1
4  ОВИ 05.105  Полумуфта  1
5  ОВИ 05.106  Звездочка (Z=12; ф=20)  1
6  ОВИ 05.417  Корпус  1
7  ОВИ 05.418  Планка  2
8  ОВИ 05.434  Плита  1
9  ОВИ 05.502  Скоба  1
10  ОВИ 05.608  Валик  1
11  ОВИ 05.436  Щиток  1
12

  ОВИ 05.436-01

  Щиток

  1

п.р.№  Обозначение Наименование Кол-во

13
 ОВИ 05.625
 Ось
 2
14  ОВИ 05.801  Втулка  2
15  ОВБ 51-3-6  Рукоятка  2
16  ОВБ 4778  Шайба  2
17  ОСД 1158  Барабан с храповиком  2
18  ОСД 1185А  Собачка  2
19  Н 023.201-01  Звездочка (Z=7; ф=25)  2
20  Н 093.05-217  Редуктор питателя ОВС-25 (правый)  1
21  Н 093.05-227  Редуктор питателя ОВС-25 (левый)  1
22  ОВИ 05.009  Ролик  2
23  КМХ 102Б  Втулка металлокерамическая  1
