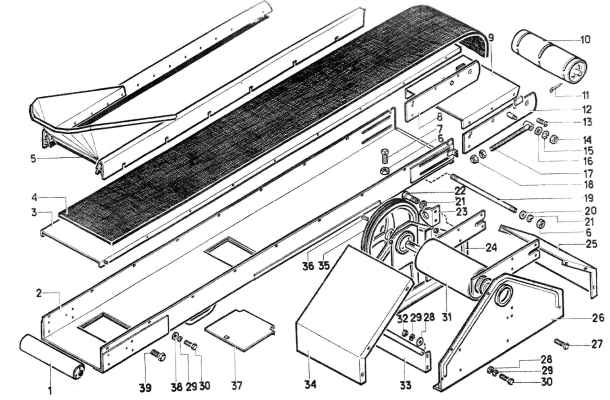

Транспортер ленточный ЗП 14.000



п.р.№  Обозначение Наименование Кол-во Масса, кг

1
 ЗП 14.040
 Ролик
 1
4,35
2  ЗП 14.230  Желоб  1 29,897
3  ЗП 14.240  Крышка  1 23,524
4  ЗП 14.009  Ремень бесконечный  1 19,3
5  ЗП 14.050  Лоток  1 23,443
6    Гайка М10  9 0,011
7    Винт  1 0,018
8  ЗП 14.060  Щека  1 2,283
9  ЗП 14.300  Дно  1 2,756
10  ЗП 14.030  Барабан натяжной  1 6,74
11    Шплинт  2 0,01
12  ЗП 14.160  Щека  1 2,283
13    Винт В1М8  6 0,008
14    Гайка М12  2 0,012
15    Шайба 12.65  2 0,002
16    Шайба 12.02  2 0,02
17  ЗП 14.070  Болт натяжной  2 0,611
18    Гайка М16  4 0,033
19

  ЗП 14.618

  Шпилька

  4

 0,3


п.р.№  Обозначение Наименование Кол-во Масса, кг

20

 Шайба 10.02
 8
0,025
21    Шайба 10.65  16 0,001
22    Болт М10  8 0,02
23  ЗП 14.455  Кронштейн  2 0,41
24  ЗП 14.140  Боковина  1 11,203
25  ЗП 14.418  Связь  1 2,85
26  ЗП 14.130  Боковина  1 11,128
27    Болт М8х16  8 0,01
28    Шайба 8.02  16 0,01
29  ЗП 25.403  Шайба 8.65  32 0,001
30    Болт М8х20  6 0,012
31  ЗП 14.020  Барабан приводной  1 26,318
32    Гайка М8  4 0,005
33  ЗП 14.452  Щиток  1 0,49
34  ЗП 14.421  Крышка  1 4,1
35  ЗП 14.108  Шкив  1 12,23
36    Шпонка 8х7х50  1 0,022
37  ЗП 14.439  Заслонка  2 1,26
38    Шайба 8.02  1 0,112
39



  Ось 2-10h 11Х60.35

  2

 0,35
