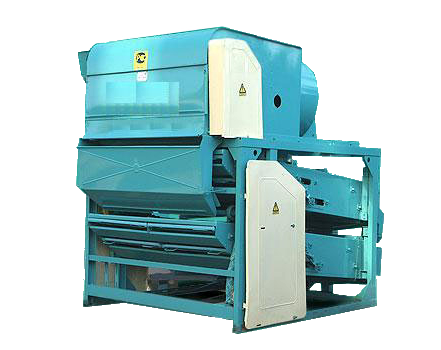

Машина первичной очистки зерна ЗВС-20А
Основными рабочими органами машины являются: воздушная часть с приемной камерой, осадочной камерой и вентилятором; решетная часть с механизмом очистки решет, сварная рама и приводные механизмы, передающие движение рабочим органам.
Очистка зернового материала осуществляется следующим образом: зерновой материал, подлежащий очистке, поступает в приемную часть питающего устройства, оттуда шнеком распределяется по ширине воздушной камеры, где из общей массы выбираются легкие примеси. Щуплые зерна основной культуры, которые поднимаются воздушным потоком и осаждаются в отстойной камере, через приемник легких примесей выводятся наружу. После воздушной очистки зерновой материал, распределенный на две равные части, поступает на верхний и нижний решетные станы, которые работают параллельно.
Все фракции, кроме подсева, лотками выводятся в приемники семян, размещенные сзади каждого стана. Подсев выводится специальными течками в сторону.
|
