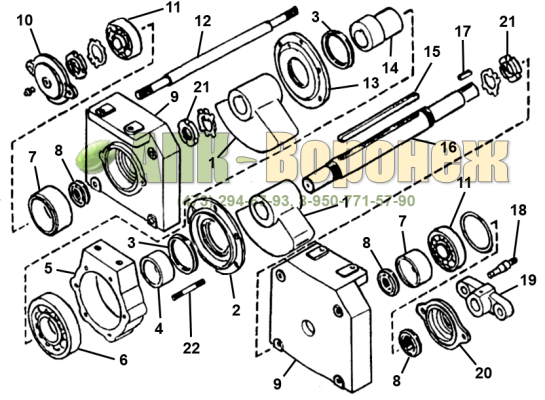

Вибратор А1-БЦС-100.02.420




п.р.№  Обозначение Наименование Кол-во

1

 А1-БЦС-100.02.425

 Груз балансирный

 2
2  А1-БЦС-100.02.423  Крышка  1
3  1-80х105-3  Манжета  2
4  А1-БЦС-100.02.424  Втулка  1
5  А1-БЦС-100.02.434  Корпус  1
6  314  Подшипник  1
7  А1-БЦС-100.02.452  Втулка  2
8  1-40х60-3  Манжета  3
9  А1-БЦС-100.02.251  Корпус  2
10  А1-БЦС-100.02.432  Крышка  1
11

 11308

 Подшипник

 2


п.р.№  Обозначение Наименование Кол-во

12

 А1-БЦС-100.02.426

 Стяжка

 4
13  А1-БЦС-100.02.423-01  Крышка  1
14  А1-БЦС-100.02.422  Эксцентрик  1
15  14х9х280  Шпонка  1
16  А1-БЦС-100.02.421  Вал  1
17  8х7х50  Шпонка  1
18  А1-БЦС-100.02.428  Палец  2
19  А1-БЦС-100.02.427  Полумуфта  1
20  А1-БЦС-100.02.431  Крышка  1
21  Р8-МФЖ-001  Гайка М45х4,5  2
22

 А1-БЦС-100.02.435

 Болт-шпилька

 2
