      Элементы привода ПС-10А

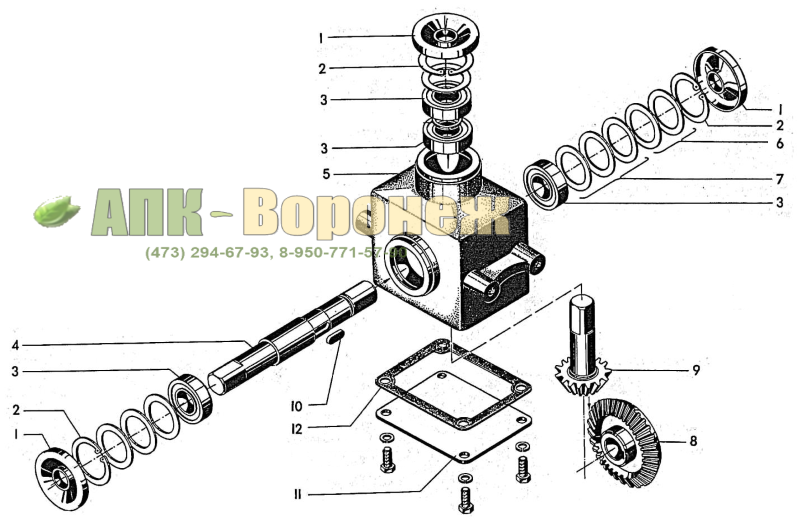

Привод шнеков ПС-10А.43.090



п.р.№  Обозначение Наименование Кол-во

1

 ПС-10А.43.425

 Крышка

 3
2  В52.65Г  Кольцо  3
3  180205  Подшипник  4
4  ПС-10А.43.608  Вал  1
5  ПС-10А.43.005  Корпус  1
6

 ПС-10А.43.502-01

 Кольцо регулировочное

 6


п.р.№  Обозначение Наименование Кол-во

7

 ПС-10А.43.502

 Кольцо регулировочное

 9
8  ПС-10А.43.607  Колесо зубчатое  1
9  ПС-10А.43.606  Вал-шестерня  1
10  8х7х25  Шпонка  1
11  ПС-10А.43.431  Крышка  1
12

 ПС-10А.43.004

 Прокладка

 1
