      Элементы привода ПС-10А

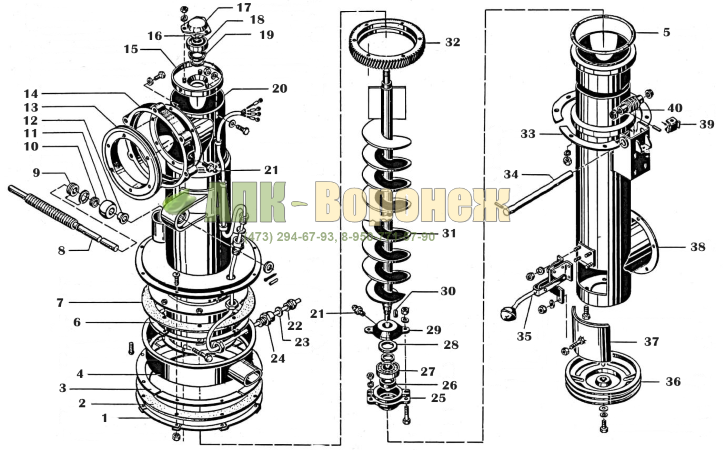

Шнек промежуточный ПС-10А.15.000



п.р.№  Обозначение Наименование Кол-во

1

 ПС-10.15.403

 Накладка

 8
2  ПС-10.15.005  Уплотнение  1
3  ПС-10.15.401  Полукольцо  4
4  ПС-10.15.020  Цилиндр  1
5  ПС-10.15.001  Кольцо  1
6  ПС-10.15.405  Накладка  8
7  ПС-10.15.003  Уплотнение  1
8  ПС-10А.15.626  Винт  1
9  ПС-10.15.609  Шайба  1
10  8104  Подшипник  1
11  ПС-10.15.616  Корпус  1
12  ПС-10.15.002  Втулка  1
13  ПС-10.15.102  Кольцо  1
14  ПС-10.15.103  Кольцо  1
15  ПС-10А.02.200  Крышка  1
16  В30.65Г  Кольцо стопорное  1
17  ПС-10А.15.442  Полукорпус подшипника  1
18  1580206  Подшипник  1
19  ПС-10А.15.443  Шайба  1
20

 ПС-10А.15.010

 Корпус

 1


п.р.№  Обозначение Наименование Кол-во

21

 1.3Ц6.хр

 Масленка

 2
22  ПС-10.02.018  Штуцер  2
23  ПС-10.00.007-01  Прокладка  2
24  ПС-10.02.017  Корпус  2
25  Н 026.092А  Корпус подшипника  1
26  1.1-30х52-1  Манжета  1
27  1307  Подшипник  1
28  1.1-38х58-1  Манжета  1
29  Н 026.164  Крышка подшипника  1
30  8х7х32  Шпонка  1
31  ПС-10А.15.040  Шнек  1
32  ПС-10.15.615  Колесо зубчатое  1
33  ПС-10.15.404  Полукольцо  3
34  ПС-10.15.621  Вал  1
35  ПС-10.15.060  Замок  1
36  ПС-10.15.170  Шкив  1
37  ПС-10.15.050  Корышка  1
38  ПС-10.15.030  Корпус шнека  1
39  ПС-10.15.402  Скоба  1
40

 ПС-10.15.619

 Червяк

 1
