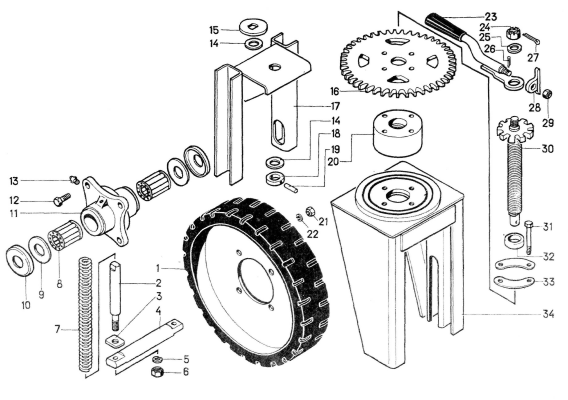

    Ход передний ЗП 01.020



п.р.№  Обозначение Наименование Кол-во Масса, кг

17
 ЗП 01.040
 Вилка
 1
3,008
34  ЗП 01.050  Вилка  1 10,85
23  ЗП 01.060  Рукоятка  1 0,647
30  ЗП 01.070  Винт  1 1,264
1  ЗПТ 1-6-2  Колесо обрезиненное  1 11,77
20  ЗП 01.101  Гайка специальная  1 3,27
11  ЗПТ 1007  Ступица колеса  1 3,1
28  ЗП 01.401  Собачка  1 0,12
16  ЗП 01.402  Звездочка  1 4,448
3  ЗП 01.403  Пластина  2 0,0408
33  ЗП 01.419  Планка  2 0,008
15  ЗП 01.439  Шайба  1 0,153
10  ЗС 4040  Крышка  2 0,08
9  ЗС 4041  Шайба  2 0,038
4  ЗП 01.601  Ось  1 1,42
7

  ЗП 01.603

  Пружина

  2

 0,295

п.р.№  Обозначение Наименование Кол-во Масса, кг

18
 ЗП 01.606
 Шайба
 1
0,095
32  ЗП 01.802  Втулка  1 0,038
2  ЗП 01.602  Болт специальный  2 0,4090
8    Втулка роликовая 32Х48Х65  2 0,240
13    Масленка 1.2Ц6хр  1 0,0062
31    Болт М10-6gХ80.58.099  4 0,055
12    Болт М12-6gХ35.58.099  4 0,042
06    Гайка М12-6Н.6.099  6 0,150
29    Гайка МЮ-6Н.6.099  1 0,011
24    Гайка М16-6Н.6.099  1 0,035
5    Шайба 12.65Г.099  6 0,003
14    Шайба 20.02Ст.3.099  2 0,197
25    Шайба 16.02.Ст.3.099  1 0,011
26    Шплинт 3,2Х16.019  1 0,001
27    Шплинт 4Х36.019  1 0,003
19



  Штифт 8h8Х40

  1

 0,017
