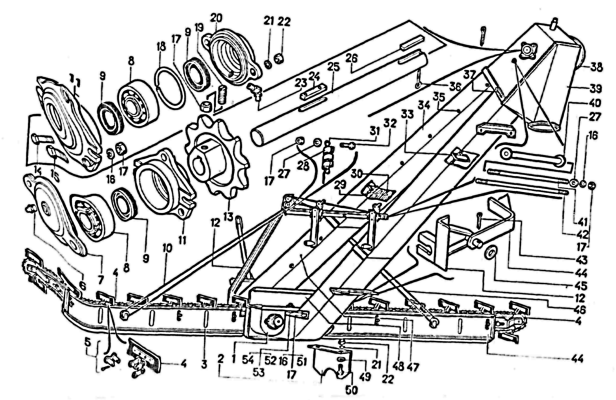

Транспортер загрузочный ЗП 02.000

п.р.№	Обозначение	Наименование	Кол-во	Масса, кг
39	ЗП 02.010	Корпус	1
12	ЗП 02.040	Рамка питателей	1
38	ЗП 02.050	Муфта придохранительная	1
33	ЗП 02.060	Цепь транспортера	1
3	ЗП 02.070	Питатель	1
44	ЗП 02.080	Питатель	1
4	ЗП 02.090	Цепь питателя	2
1	ЗП 02.300	Крышка с редукторами	1
34	ЗП 02.370	Кожух	1
2	ЗП 02.442	Щека	2
47	ЗП 02.467	Секция	1
48	ЗПТ 4097	Щиток	1
28	ОВБ 4219	Закрутка	2
25	ЗП 02.601	Вал	1
42	ЗП 02.602	Шпилька	1	0,209
41	ЗП 02.615	Шпилька	3	0,205
24	ЗП 02.711	Шпонка	1	0,022
29	ЗП 02.901	Брусок	1	7,002
30	ЗП 02.905	Доска	1	5,76
15		Болт М10-6gX30.58.099	6	0,024
53		Болт М12-6gX30.58.099	4	0,038
51		Болт М10-6gX20.56.099	2	0,021
19		Винт ВМ 10-6gX25.66.099	1	0,018
22		Гайка М 8.5.099	8	0,01

п.р.№	Обозначение	Наименование	Кол-во	Масса, кг
17		Гайка МЮ 5.099	38	0,011
14		Болт М8-6gX50.58.099	4	0,022
50		Болт М6-6gX16.58.099	4	0,01
32		Болт М10-6gX25.58.099	16	0,022
52		Гайка М 12.5.099	4	0,015
9		Манжета 1.2-30Х52-1	3	0,021
6		Масленка 1.2.Ц6хр	1	0,0062
23		Масленка 2.2.45.Ц6хр	1	0,0162
49		Шайба 8.02.099	4	0,002
27		Шайба 10.02.099	24	0,004
45		Шайба 20.02.099	2	0,017
21		Шайба 8.65Г.099	8	0,0009
16		Шайба 10.65Г.099	36	0,001
54		Шайба 12.65Г.099	4	0,003
26		Шпонка 3-8Х7Х45	1	0,019
8		Подшипник 11206	2	0,45
43		Шплинт 4Х28.019	2	0,003
36		Шплинт 5Х36-019	1	0,005
35		Шуруп 1-4Х30	14	0,002
11	Н 026.085	Корпус подшипника	2	1,08
20	Н 026.163	Крышка подшипника	1	0,5
7	Н 026.226	Крышка подшипника	1	0,37
18	Н 026.504	Кольцо распорное	1	0,02
13	Н 023.211-02
