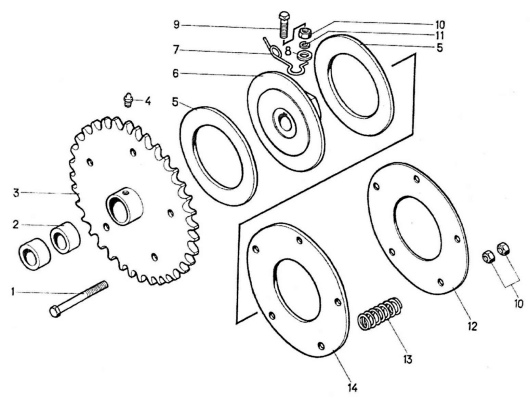

Муфта предохранительная ЗП 02.050



п.р.№  Обозначение Наименование Кол-во Масса, кг

3
 ЗП 02.210
 Звездочка z=36, t=25.4
 1
6,419
6  ЗП 02.113  Ступица  1 2,015
12  ЗП 02.402  Диск  1 1,67
14  ЗП 02.464  Диск  1 0,839
7  ЗП 02.108  петля  1 0,022
5    Накладка фрикционная  2
1



  Болт М10Х95.58.099

  5

 0,097

п.р.№  Обозначение Наименование Кол-во Масса, кг

9

 Винт ВМ10-6gX35.22Н.019
 1
0,023
10    Гайка М10.5.099  11 0,011
11    Шайба 10.65Г.099  1 0,003
8    Шайба 10.02.Ст.3.099  1 0,004
4    Масленка 1.2.Ц6хр  1 0,0062
13  Н 038.04.005  Пружина  5 0,05
2

  НЕН 40.00.03

  Втулка

  2

 0,062
