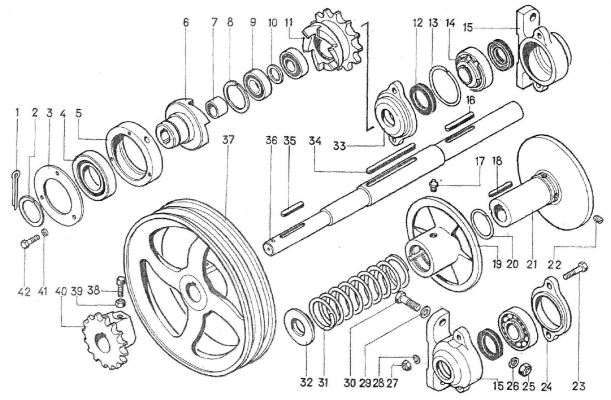

Контрпривод ЗП 04.000А




п.р.№  Обозначение Наименование Кол-во Масса, кг

37

 ЗП 04.103

 Шкив

 1

7,588
21  ЗП 04.104  Диск  1 2,775
19  ЗП 04.105  Диск  1 2,585
11  ЗП 04.302  Звездочка z=13, t=25,4  1 1,255
3  ЗП 04.404  Крышка  1 0,098
32  ЗП 04.405  Шайба  1 0,104
31  ЗП 04.605  Пружина  1 0,28
36  ЗП 04.606  Вал  1 3,958
6  ЗП 04.607  Полумуфта  1 1,155
40  ЗП 04.611  Звездочка z=16, t=19.5  1 0,96
10  ЗП 04.612  Кольцо  1 0,005
7  ЗП 04.801  Втулка  1 0,067
5  ЗП 04.806  Корпус  1 0,804
13  Н 026.504  Кольцо распорное  1 0,02
15  Н 026.058  Корпус подшипника  2 1,43
33  Н 026.163  Крышка подшипника  1 0,5
24  Н 026.226  Крышка подшипника  1 0,37
22    Винт ВМ 10-6gх16.22Н.19  2 0,014
23    Болт М 8х40.58.099  4 0,04
30    Болт М 12х45.58.099  4 0,051
42



 Болт М 6х15.58.099

 3

0,01


п.р.№  Обозначение Наименование Кол-во Масса, кг

38



 Винт ВМ 10-6gх16.22Н.19

 2

0,018
27    Гайка М 8.5.099  4 0,005
39    Гайка М 10.5.099  2 0,011
25    Гайка М 12.5.099  4 0,015
41    Шайба 6.65Г.099  3 0,0004
28    Шайба 8.65Г.099  4 0,0009
26    Шайба 12.65Г.099  4 0,003
29    Шайба 12.02.Ст.3.099  4 0,02
1    Шплинт 8х50.019  1 0,02
35    Шпонка 8х7х50  2 0,022
16    Шпонка 8х7х70  1 0,03
18    Шпонка 10х8х50  1 0,031
34    Шпонка 10х8х125  1 0,07
4    Подшипник 80209  1 0,42
14    Подшипник 11206  2 0,45
9    Подшипник 180205  2 0,14
20    Кольцо 55П 019  1 0,0009
2    Кольцо 6.45.65Г  1 0,0001
8    Кольцо 6.52-65Г  1 0,0008
12    Мажета 1.2-30х52-1  3 0,021
17



 Масленка 1.2.Ц6хр

 3

0,0062
