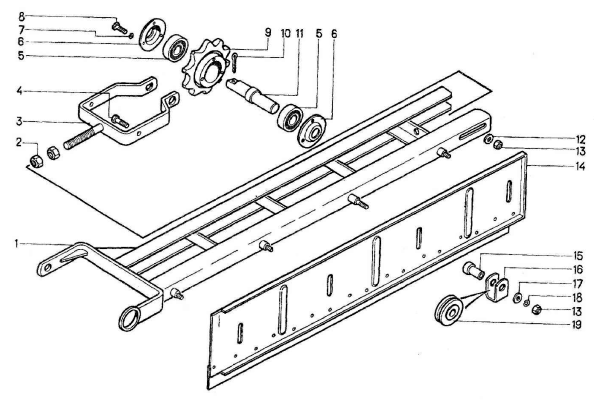

Питатель ЗП 02.080



п.р.№  Обозначение Наименование Кол-во Масса, кг

1
 ЗП 02.180
 Рама питателя
 1
11,778
14  ЗП 02.190  Щиток  1 7,62
3  ЗП 02.270  Рамка натяжная  1 2,31
9  ЗП 02.103  Звездочка z=10, t=38.0  1 1,564
19  ЗП 02.108  Ролик  1 0,31
16  ЗП 02.443  Ограничитель  1 0,05
15  ЗП 02.612  Втулка  1 0,044
6  ЗП 02.455  Крышка  2 0,069
11  ЗП 02.623  Ось  1 0,512
5



  Подшипник 180205



 0,14

п.р.№  Обозначение Наименование Кол-во Масса, кг

4

 Болт М 10Х25.58.099

0,022
8    Болт М 6Х16.58.099   0,005
13    Гайка М 10.5.099  6 0,011
2    Гайка М 16.5.099  2 0,033
7    Шайба 6.65Г.099  6 0,0004
18    Шайба 10.65Г.099  1 0,001
17    Шайба 10.02.Ст.3.099  9 0,012
12    Шайба 10.02.Ст.3.099  2 0,004
10



  Шплинт 5Х36.019

  1

 0,005
