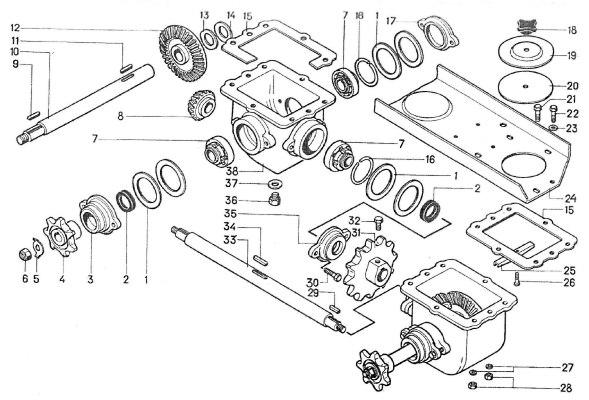

Крышка с редукторами ЗП 02.300



п.р.№  Обозначение Наименование Кол-во Масса, кг

38
 ЗП 02.106
 Корпус
 2
10,75
17  ЗС 1012  Крышка подшипника  2 0,58
3  ЗС 1019  Крышка подшипника  2 0,68
31  ЗС 1038  Звездочка z=12, t=38.0  1 1,78
4  ЗС 1041  Звездочка z=7, t=38.0  2 0,78
35  ЗПН 1007А  Крышка подшипника  2 0,464
24  ЗП 02.452  Крышка  1 6,68
13  ЗС 4008  Шайба  2 0,01
14  ЗС 4009  Шайба  2 0,03
19  ОВБ 4033  Крышка  2 0,145
25  ОВБ 4034  Планка  2 0,035
5  ОВБ 4035  Шайба  4 0,008
10  ЗП 02.616  Вал  2 3,3
33  ЗП 02.617  Вал  1 3,06
12  ЗС 6029  Колесо z=36  2 1,54
8  ЗПН 6011  Шестерня z=18  2 0,593
36  ОВБ 6023  Пробка  2 0,042
15  ЗП 02.003  Прокладка  2 0,03
20

  ОВБ 0001

  Прокладка

  2

 0,01

п.р.№  Обозначение Наименование Кол-во Масса, кг

37
 ОВБ 0003
 Прокладка
 2
0,001
1  ЗС 0022  Прокладка  12 0,002
18    Гайка 032-76-001  2
7    Подшипник 11206  6 0,45
2    Манжета 1.2-30х52-1  4 0,021
30    Болт М 8х40.58.099  12 0,02
26    Болт М 8х30.58.099  2 0,015
21    Болт М 10х30.58.099  12 0,024
22    Болт М 10-6gx30.58.099  4
32    Винт ВМ 10-6gх25.22Н.019  1 0,018
28    Гайка М 10.5.099  16 0,04
6    Гайка М 16.5.099  4 0,035
23    Шайба 10.02.Ст.3.099  12 0,004
27    Шайба 10.65Г.099  16 0,001
29    Шпонка 8х7х28  2 0,012
9    Шпонка 8х7х32  2 0,014
11    Шпонка 8х7х45  2 0,020
34    Шпонка 8х7х50  1 0,022
16

  Н 026.504

  Кольцо распорное

  3

 0,02
