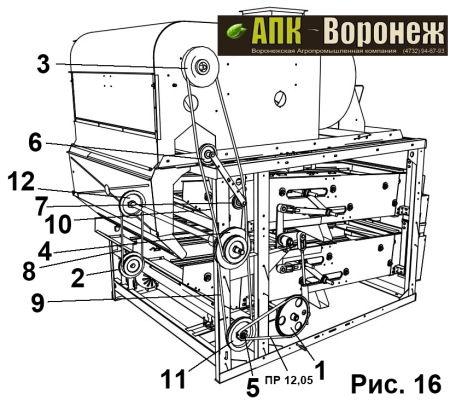

Схема расположения ремней и шкивов (новая конструкция)




п.р.№  Обозначение Наименование Кол-во

1

 ЗВТ 99.100

 Звездочка

 1
2  ЗВТ 80.101  Шкив  1
3  Н 209.006А  Шкив  1
4  ЗВТ 86.102  Шкив  1
5  СММ 00.601-02  Звездочка  1
6

 Н 206.21.000

 Диск

 1


п.р.№  Обозначение Наименование Кол-во

7

 Н 206.23.000

 Ось

 1
8  В(Б) 2360  Ремень  1
9  В(Б) 1800  Ремень  1
10  В(Б) 3150  Ремень  1
11  Н 209.017А  Шкив  1
12

 ЗВТ 86.105

 Шкив

 1
