   Элементы привода ПС-10А

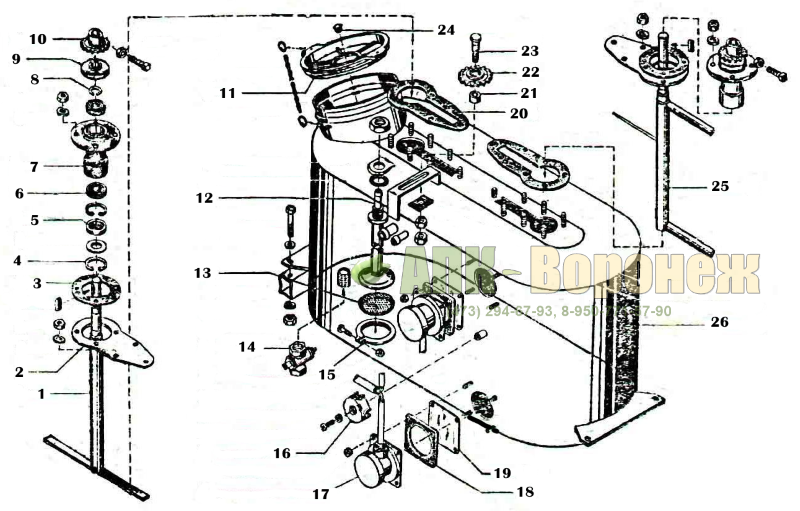

Бак ПС-10.02.000-02 (без ТЭНов)

п.р.№	Обозначение	Наименование	Кол-во
1	ПС-10.02.060	Мешалка	1
2	ПС-10.02.404	Крышка	2
3	АПШ 14.003	Прокладка	2
4	С52.65Г	Кольцо	2
5	1.1-30х52-1	Манжета	2
6	180205	Подшипник	2
7	ПС-10.02.024	Корпус	2
8	С25.65Г	Кольцо	2
9	ПС-10.02.025	Крышка	2
10	Н 022.108	Звездочка	1
11	ПС-10.02.006	Крышка	1
12	ПС-10.02.010	Корпус фильтра	1
13	ПС-10.02.401	Сетка	1

п.р.№	Обозначение	Наименование	Кол-во
14	Кран муфтовый 25	Кран	1
15	ОПТ 13.002	Пояс	1
16	ПС-10.01.019	Крышка	1
17	СУМ-1	Сигнализатор уровня	1
18	ПС-10.02.003	Прокладка	1
19	ПС-10.02.002	Прокладка	1
20	ПС-10.02.001	Прокладка	1
21	Н 206.01.005А	Втулка	1
22	АПШ 10.160	Звездочка натяжная	1
23	Н 206.01.002А	Ось	1
24	УН 00.012	Сапун	1
25	ПС-10.02.070	Мешалка	1
26	ПС-10.02.030-02	Бак	1
