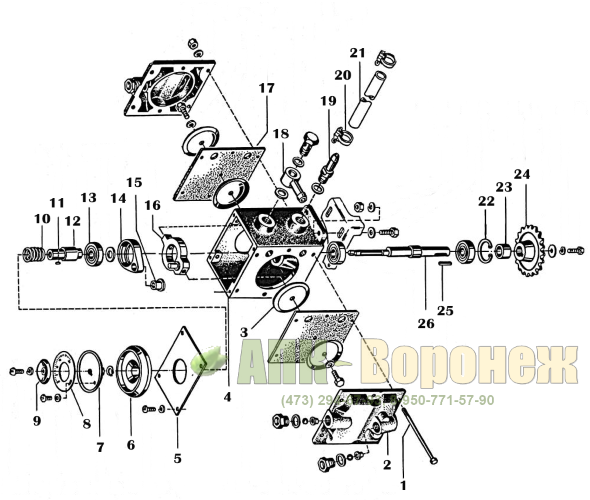

| п.р.№ |
Обозначение |
Наименование |
Кол-во |
1 |
|
Стяжка |
6 |
| 2 |
|
Крышка |
2 |
| 3 |
|
Диск |
4 |
| 4 |
|
Корпус насоса |
1 |
| 5 |
|
Крышка |
1 |
| 6 |
|
Маховичок |
1 |
| 7 |
|
Диск |
1 |
| 8 |
|
Шкала |
1 |
| 9 |
|
Шайба упорная |
1 |
| 10 |
|
Пружина |
1 |
| 11 |
|
Шпонка |
2 |
| 12 |
|
Втулка эксцентриковая |
1 |
13
|
|
Подшипник
|
3
|
|
|
| п.р.№ |
Обозначение |
Наименование |
Кол-во |
14 |
|
Корпус подшипника |
1 |
| 15 |
|
Втулка |
1 |
| 16 |
|
Коромысло |
1 |
| 17 |
|
Диафрагма |
2 |
| 18 |
|
Ниппель |
1 |
| 19 |
|
Ниппель |
1 |
| 20 |
|
Хомут |
2 |
| 21 |
|
Рукав |
0,7м |
| 22 |
|
Кольцо |
1 |
| 23 |
|
Трубка напорная |
1 |
| 24 |
|
Звездочка |
1 |
| 25 |
|
Шпонка |
1 |
26
|
|
Вал
|
1
|
|
|
