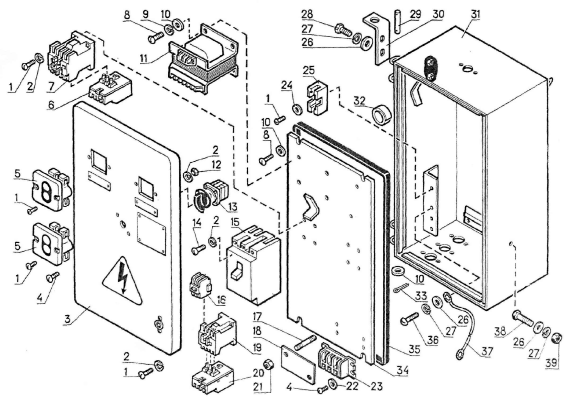

Пульт управления ЗП 05.010




п.р.№  Обозначение Наименование Кол-во Масса, кг

31

 ЗП 05.050

 Корпус

 1

6,904
3  ЗП 05.060  Дверца  1 2,58
34  ЗП 05.030  Панель  1 3,03
37  ЗП 05.130  Провод   0,25
30  ЗП 05.506  Кронштейн   0,099
35  ЗП 05.004  Пластина   0,125
32  ЗП 05.005  Картон   0,005
18  ЗП 05.001  Крышка   0,158
1    Винт 6gх16.58.096   0,001
4    Винт М5-6uХ 12.58.096   0,001
8    Винт М6-6uX 12.58.099   0,002
36    Винт М8-6gX 16.58.099   0,007
14    Винт М4-6gX 30.58.096   0,002
28    Болт М8-6gХ20.58.099   0,012
21    Гайка М5-6НХ6.099   0,001
12    Гайка М 4-6Н.6.099  4 0,001
39    Гайка М8-6Н.6.099  1 0,002
2    Шайба 4.65Г.096  10 0,0001
27



 Шайба 8.65Г.099

 6

0,0009


п.р.№  Обозначение Наименование Кол-во Масса, кг

24



 Шайба 4.02.Ст.3.099

 3

0,0003
9    Шайба 6.65Г.099  4 0,0004
22    Шайба 5.02.Ст.3.099  4 0,0004
26    Шайба 8.02.Ст.3.099  9 0,002
10    Шайба 6.02.Ст.3.099  12 0,001
33    Шплинт 1.6х10.019  4 0,0001
17    Шпилька М5-6gХ45.58  2 0,02
29    Ось 2-6Ы 1Х60.35  2 0,03
19    Пускатель МПЛ-1100.04 380В  1 0,32
7    Пускатель МПЛ-2100.04 380В  1 0,533
15    Выключатель АЕ20.43М  1 1,1
23    Блок зажимов БЗН 19  1 0,13
5    Пульт кнопочный ПКЕ-622  2 0,164
25    Предохранитель ППТ-10  1 0,05
11    Трансформатор ТБС 2-01 380В  1 3,3
20    Реле РТЛ-1012.04  1 1,63
13    Переключатель ПКУ 3-11  1 0,145
6    Реле РТЛ-1021.04  1 1,63
16



 Контакты ПКЛ 2004

 1

0,03
