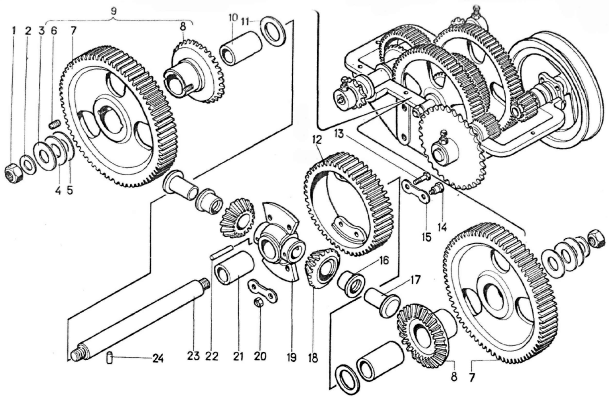

Механизм самопередвижения ЗП 07.000



п.р.№  Обозначение Наименование Кол-во Масса, кг

12
 ЗП 07.050
 Шестерня Z=49
 1
1,539
21  ЗМ 07.105  Втулка  1 0,12
10  ЗМ 07.111  Втулка  1 0,125
7  ЗМ 07.113  Колесо зубчатое  2 3,83
3  ЗП 07.401  Шайба  4 0,045
11  ЗМ 07.401-01  Шайба  2 0,029
5  ЗМ 07.404  Шайба  2 0,048
4  ЗМ 07.407  Шайба  2 0,009
15  ЗМ 07.408  Пластина  2 0,004
22  ЗП 01.607-01  Штифт  2 0,009
24  ЗП 01.607-02  Штифт  1 0,003
18

  ЗП 07.605

  Шестерня коническая Z=17

  2

 0,275

п.р.№  Обозначение Наименование Кол-во Масса, кг

23
 ЗП 07.606
 Ось
 1
0,933
19  ЗП 07.609  Крестовина  1 0,632
17  ЗМ 07.608  Палец  2 0,14
8  ЗМ 07.609  Колесо коническое Z=28  2 0,89
16  ЗП 07.003  Втулка  2 0,046
13    Болт М 8Х25.58.099  2 0,013
14    Болт М8-6gX28.58.099  2 0,014
6    Винт М 8Х16.66.099  2 0,008
20    Гайка М8.5.099  4 0,005
1    Гайка М 6.5.099  2 0,033
2



  Шайба 16.02.Ст.3.099

  2

 0,011
