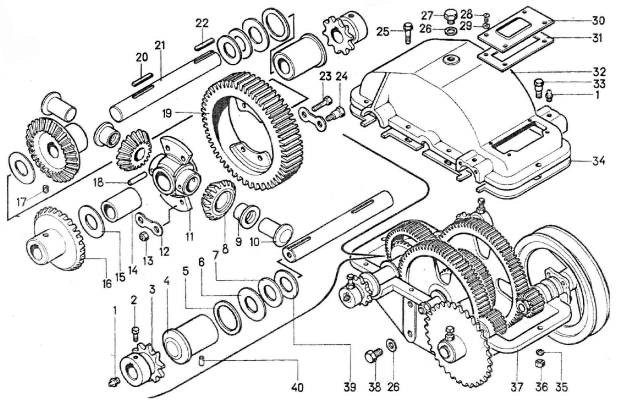

Механизм самопередвижения ЗП 07.000



п.р.№  Обозначение Наименование Кол-во Масса, кг

19
 ЗП 07.040
 Колесо Z=50
 1
1.622
4  ЗП 07.101  Втулка  2 0,505
37  ЗП 07.107  Корпус редуктора  1 17,1
32  ЗП 07.108  Крышка редуктора  1 15,5
14  ЗМ 07.105  Втулка  1 0,12
7  ЗП 07.401  Шайба  4 0,045
6  ЗМ 07.401  Шайба  2 0,039
15  ЗМ 07.401-01  Шайба  2 0,029
30  ЗМ 07.405  Крышка  1 0,13
39  ЗМ 07.407  Шайба  2 0,009
12  ЗМ 07.408  Пластина  2 0,008
18  ЗП 01.607-01  Штифт  18 0,009
40  ЗП 01.607-02  Штифт  2 0,003
8  ЗП 07.605  Шестерня коническая Z=17  2 0,275
3  ЗП 07.608  Звездочка z=10, t=19.5  2 0,515
11  ЗП 07.609  Крестовина  1 0,632
16  ЗМ 07.603  Колесо коническое z=28  2 0,874
21  ЗМ 07.606  Полуось  2 0,05
10  ЗМ 07.608  Палец  2 0,14
27

  ЗМ 07.613

  Пробка-сапун

  1

 0,05

п.р.№  Обозначение Наименование Кол-во Масса, кг

38
 ОВБ 6023		  Пробка  2 0,042
5  ЗП 07.001  Прокладка  2 0,0004
9  ЗП 07.003  Втулка  1 0,046
34  ЗП 07.005  Прокладка  1 0,02
26  ОВБ 0010  Прокладка  3 0,002
31  ОВБ 0023  Прокладка  1 0,007
23    Болт М8Х25.58.099  2 0,013
33    Болт М8Х40.58.099  6 0,018
24    Болт М8-6gX28.58.099  2 0,014
25    Болт М8-6gX40.58.099  2 0,019
17    Винт ВМ 8-6gX25.22Н.019  2 0,005
2    Винт ВМ 8-6gX25.22Н.019  2 0,02
28    Винт ВМ 6-6gX12.58.099  4 0,003
36    Гайка М8.5.099  8 0,005
29    Шайба 6.65Г.099  4 0,0004
35    Шайба 8.65Г.099  16 0,0009
1    Масленка 1.2Ц6хр  4 0,0062
22    Шпонка 8Х7Х40  2 0,017
20



  Шпонка 8Х7Х46

  2

 0,02
